ΕΓΩ.Επισκόπηση προϊόντος

Ο επεξεργαστής βίντεο 4K60 UHD που κυκλοφόρησε πρόσφατα από την BitVisus είναι σε θέση να εμφανίζει πολλαπλές δυναμικές εικόνες πάνω από πολλές οθόνες και ταυτόχρονα να πραγματοποιεί το μέγιστο εναλλαγή εισόδου σήματος 4 καναλιών, επέκταση θύρας εξόδου 9 καναλιών και λειτουργίες συναρμογής και ποικίλους ελέγχους μεθόδους για ευέλικτη εφαρμογή.



II. Χαρακτηριστικά προϊόντος

Ø Ο BIT-VP-IC409Pro είναι ένας νέος επεξεργαστής ματίσματος εξαιρετικά υψηλής ευκρίνειας από την Bit Video, ο οποίος μπορεί να εμφανίσει πολλές δυναμικές εικόνες σε πολλές οθόνες και ταυτόχρονα να πραγματοποιήσει εναλλαγή εισόδου σήματος 4 καναλιών, επέκταση θύρας εξόδου 9 καναλιών και λειτουργία ματίσματος

Ø Η μητρική πλακέτα υιοθετεί FPGA+ αρχιτεκτονική επεξεργασίας υλικού παράλληλης επεξεργασίας πολλαπλών νημάτων, αντιστατικό σχεδιασμό, χωρίς λειτουργικό σύστημα, χωρίς συντήρηση, εσωτερικό μηχανισμό υπολογιστών πυρήνα, εξαιρετική απόδοση επεξεργασίας εικόνας για την αποφυγή σφαλμάτων συστήματος, διενέξεις υλικού, ιούς και άλλα προβλήματα

Ø Υποστηρίζει έλεγχο πολλαπλών παραθύρων, ο οποίος μπορεί εύκολα να πραγματοποιήσει διάφορες λειτουργίες, όπως λειτουργία πλακιδίων εικόνας εκτός εικόνας (POP), λειτουργία επικάλυψης εικόνας σε εικόνα (PIP), αυθαίρετη επικάλυψη εικόνας, περιαγωγή, διασταυρούμενη οθόνη, ζουμ κ.λπ. .

Ø Υποστηρίζει τη λειτουργία περικοπής σήματος, η οποία μπορεί να αφαιρέσει τις μαύρες άκρες και να περικόψει το σήμα εισόδου, κάνοντας τις μεθόδους ελέγχου της εικόνας πιο διαφορετικές. Μπορεί να λύσει τέλεια το πρόβλημα της μαύρης άκρης που προκαλείται από το σήμα της μπροστινής πλευράς ή να ενισχύσει μερικώς το σήμα.

Ø Υποστηρίζει 16 λειτουργίες ματίσματος όπως οριζόντια οθόνη 1x1...1x9. κάθετη οθόνη 9x1...1x1; τύπος πεδίου: 2x2, 2x3, 3x3, 2x4, 4x2... κ.λπ.

Ø Υποστηρίζει 4 κανάλια εισόδου 4K*2K@60, κάθε θύρα εισόδου καίει διαφορετικές αναλύσεις και υποστηρίζει διαχείριση EDID, ανάγνωση, τροποποίηση και προσαρμογή του EDID (Extended Display Identification Data, Extended Display Identification Data), που βελτιώνει τη συμβατότητα του Η συσκευή προβολής επιτρέπει στο σήμα εξόδου της συσκευής να προσαρμόζεται σε διάφορες εφαρμογές.

Ø Υποστήριξη περιστροφής εισόδου και εξόδου: η είσοδος μπορεί να περιστραφεί 90°, 180°, 270° και η πρώτη γραμμή εξόδου μπορεί να περιστραφεί 180°

Ø Υποστηρίζει απρόσκοπτη εναλλαγή σημάτων σε πραγματικό χρόνο, επιτυγχάνοντας πραγματική εναλλαγή «0» δευτερολέπτων των σημάτων εισόδου. Δεν υπάρχει πρόβλημα ή καθυστέρηση μαύρου πεδίου κατά τη διαδικασία εναλλαγής σήματος. Οι θέσεις μπορούν να εισαχθούν χειροκίνητα για να επιτευχθεί ακριβής τοποθέτηση.

Ø Υποστηρίζει το χρώμα εφέ εικόνας, τον κορεσμό και άλλες λειτουργίες προσαρμογής παραμέτρων για την επίλυση του προβλήματος της αποκατάστασης χρώματος των σημάτων μπροστινής πλευράς

Ø Υποστηρίζει μεθόδους ελέγχου IR τηλεχειριστηρίου, RS232, TCP/IP, με πλήκτρα συντόμευσης πληκτρολογίου για εύκολη διαμόρφωση και γρήγορη λειτουργίαØΜε λειτουργία παγώματος οθόνης και λειτουργία κατοπτρισμού οθόνης, λειτουργία γάμμα και λειτουργία πάνελ γάμμα

Ø Ο διαχωρισμός ήχου μπορεί να επιλεγεί, η έξοδος ήχου υποστηρίζει HDMI OUT 1 ή ALL ON ή ALL OFF

Ø Υποστηρίζει λειτουργίες όπως hot swapping, power off memory, readback host υπολογιστή, plan save (1) κ.λπ.

Ø Χαμηλή κατανάλωση ενέργειας και φιλικός προς το περιβάλλον σχεδιασμός, απαγωγή θερμότητας εσωτερικής αγωγιμότητας, καμία ανάγκη για εξωτερικά μέτρα απαγωγής θερμότητας, ευέλικτη μέθοδος εγκατάστασης (προαιρετικό επιτραπέζιο/τοίχο)

Ø Υποστηρίζει 24bit πλήρους καναλιού, υψηλό βάθος δειγματοληψίας χρώματος RGB444 και υψηλή ποιότητα εξόδου εικόνας βίντεο.

Ø Υποστηρίξτε υπολογιστές, κουτιά Android, κονσόλες παιχνιδιών και άλλες συσκευές ως πηγές εισόδου



















Τυπική εφαρμογή

Χρησιμοποιείται κυρίως σε επιτήρηση βίντεο εξαιρετικά υψηλής ευκρίνειας, τοίχους εξαιρετικά μεγάλων οθονών, μεγάλες οθόνες διαφήμισης σε καταστήματα, μεγάλες οθόνες εκθέσεων και άλλες βιομηχανικές εφαρμογές.

Εμφάνιση πλήρους οθόνης Οποιαδήποτε συναρμογή

Τυχόν μάτισμα Αντιγράψτε αριστερά και δεξιά

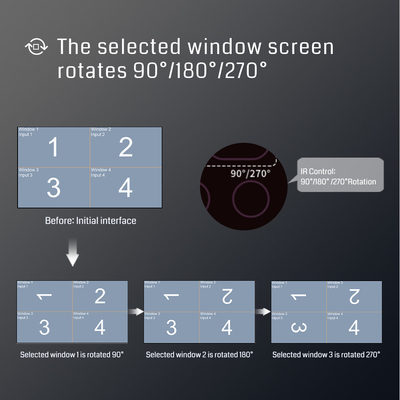

Οποιοδήποτε παράθυρο υπέρθεσης περιστρέφεται 180°

Το παράθυρο περιστρέφεται 270° περιστροφή παραθύρου 90°

III. Προδιαγραφές προϊόντος

Διάγραμμα	BIT-VP-U1-IC409Pro
εγώτύπος διεπαφής nput	HDMI 2.0x4, DP 1.2x2
HDCP	2.2
Μέγιστη συχνότητα εικονοστοιχείων βίντεο διεπαφής εισόδου	600 MHz
Μέγιστη ανάλυση	4096x2160@60Hz
Βάθος χρώματος εισαγωγής	24 bit
ντοχρωματική μορφή	RGB444, YUV444, YUV422, YUV420
Τύπος διεπαφής εξόδου	HDMI 1.3x9 (≤15m),HDMI 2.0x1(LOOP,Μη διαθέσιμο από προεπιλογή, προαιρετικό)
Μέγιστη συχνότητα εικονοστοιχείων βίντεο διεπαφής εξόδου	165 MHz
Ανάλυση εξόδου	1920x1080@60Hz/1920x1200@60Hz
Συνεχrol μέθοδος	Τηλεχειριστήριο υπερύθρων, σειριακή θύρα RS232, κεντρικός υπολογιστής υπολογιστή
Τροφοδοτικό	DC 12V/5A
Κατανάλωση ρεύματος	30W
Storage/θερμοκρασία εργασίας	-10~50ºC/0~80ºC
Υλικό κελύφους	Όλες οι επιλογές σιδήρου, όλες οι επιλογές αλουμινίου
Μέγεθος προϊόντος	ΜxΠxΥ: 437mmx177mmx45mm
Μέγεθος συσκευασίας	ΜxΠxΥ: 540mmx290mmx110mm
Καθαρό Βάρος	2,2 KG (σίδερο), 1,5 KG (αλουμίνιο)
Βάρος συσκευασίας	3,7 KG (σίδερο), 3,1 KG (αλουμίνιο)
Λίστα αξεσουάρ:	Τροφοδοτικό 12V/5A x1, κεφαλή δέκτη IR x1, τηλεχειριστήριο x1, πιστοποιητικό συμμόρφωσης x1, κάρτα εγγύησης x1, καλώδιο δικτύου x1, καλώδιο HDMI ή DP x1, σειριακό καλώδιο USB σε RS232 (προαιρετικό)
Εγγύηση μετά την πώληση	Εξυπηρέτηση μετά την πώληση 3 χρόνια εγγύηση

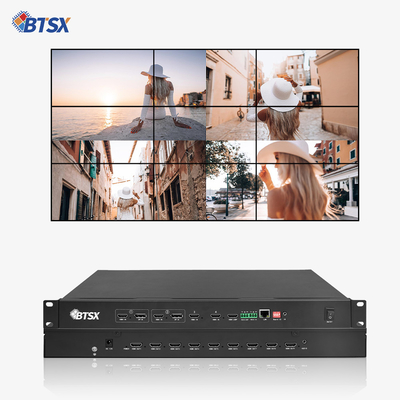

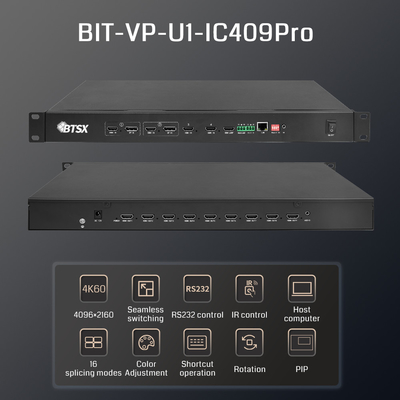

Εικόνες προϊόντων

IV. Λειτουργικές σημειώσεις

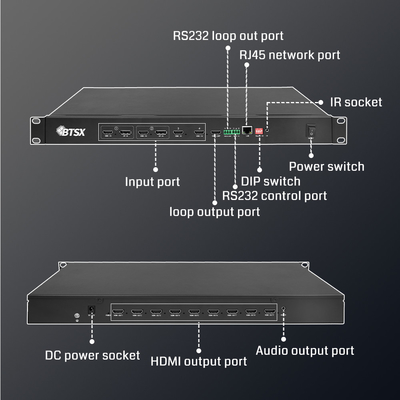

Περιγραφή πίνακα συσκευής

Θετικώς:













Η πλάτη:







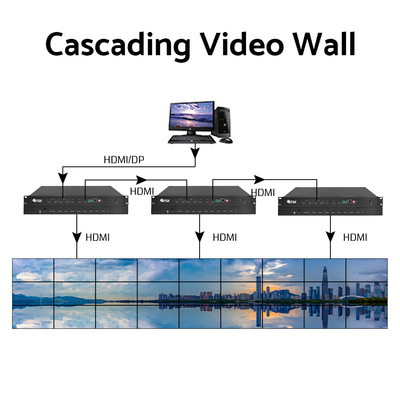

Οδηγίες καλωδίωσης

Ø Οι πηγές εισόδου συνδέονται στη θύρα IN της συσκευής, έως και 4 πηγές εισόδου.

Ø Οι συσκευές HDMI OUT 1-9 συνδέονται στη μεγάλη οθόνη με τη σειρά, πρώτα από αριστερά προς τα δεξιά και μετά από πάνω προς τα κάτω.

Απομακρυσμένη συνrol περιγραφή λειτουργίας

PIC: απομακρυσμένη συνέχειαrol πάνελ

Απομακρυσμένη συνroμεγάλο	σιλειτουργία utton
180°/1x1	Περιστροφή εξόδου 180°/λειτουργία μονής προβολής (όλες οι εικόνες εξόδου είναι συνεπείς)
row+	Ορισμός λειτουργίας ματίσματος: σειρά (εύρος: 1-9)
Col+	Ορισμός λειτουργίας ματίσματος: στήλη (εύρος: 1-9)
1 Νίκη	Η είσοδος είναι μονοκάναλη
2 Νίκη	Η είσοδος είναι διπλού καναλιού
3 Νίκη	Η είσοδος είναι τρία κανάλια
4 Νίκη	Η είσοδος είναι τέσσερα κανάλια
↑	Μετακίνηση παραθύρου προς τα πάνω
←	Μετακίνηση παραθύρου αριστερά
↓	Το παράθυρο κινείται προς τα κάτω
→	Μετακίνηση παραθύρου δεξιά
ZOOM+	μεγέθυνση παραθύρου
CH1	Επιλέξτε το παράθυρο CH1
CH2	Επιλέξτε παράθυρο CH2
CH3	Επιλέξτε το παράθυρο CH3
CH4	Επιλέξτε το παράθυρο CH4
90°/270°	περιστρέψτε την επιλεγμένη οθόνη παραθύρου 90°/270°
	Εναλλαγή ανάλυσης εξόδου (εναλλαγή 1080P/1200P)
	Εναλλαγή ήχου για επιλεγμένο παράθυρο

Οδηγίες κλήσης



Αξονας περιστροφής	Διευκρίνιση
1	Δεν έχει ανοίξει ακόμη
2	Πραγματοποιήστε κλήση για 6 δευτερόλεπτα και μετά πληκτρολογήστε για να επαναφέρετε τις εργοστασιακές ρυθμίσεις
3	Η κλήση προς τα κάτω ενεργοποιεί την οθόνη, η κλήση προς τα πάνω απενεργοποιεί την οθόνη
4	Κάτω κλήση UDP απευθείας σύνδεση, επάνω κλήση ανοιχτό DHCP



RS232 συνroμεγάλο

Ø Σειριακή εντολή: ρυθμός baud: 115200, bit δεδομένων: 8 bit, bit διακοπής: 1 bit, έλεγχος CRC 1 bit

Σύνολο εντολών σειριακής θύρας:rs232

Ø Σύνδεση του τερματικού Phoenix της θύρας ελέγχου RS232 με τον ελεγκτή (κεντρικός υπολογιστής, οθόνη αφής κ.λπ.) χρησιμοποιώντας σειριακό καλώδιο.

Ø Αφού συνδέσετε το προϊόν και τον ελεγκτή μέσω του σειριακού καλωδίου, κάντε διπλό κλικ για να ανοίξετε το λογισμικό του κεντρικού υπολογιστή.

Ø Κάντε κλικ στο Open Serial Port για να επιλέξετε την πλευρά της σειριακής θύρας του ελεγκτή.

Ø Εκτελεί λειτουργίες ελέγχου του κεντρικού υπολογιστή.

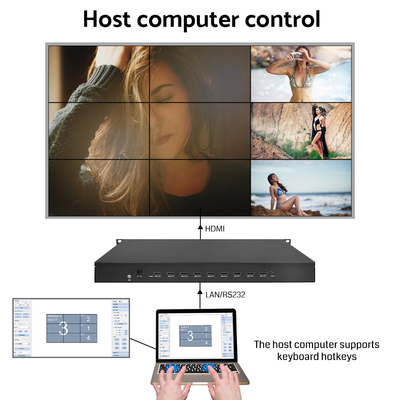

Σύνδεση δικτύου

Ø Συνδέστε το προϊόν στον υπολογιστή σας μέσω καλωδίου RJ45.

Ø Ρυθμίστε τη διεύθυνση IP του ελεγκτή σε 192.168.1.*** (η διεύθυνση IP της κάτω μονάδας είναι 192.168.1.192)

Ø Ανοίξτε το λογισμικό του κεντρικού υπολογιστή, κάντε κλικ στο κουμπί ανανέωσης για να ανανεώσετε την κάρτα δικτύου του υπολογιστή και επιλέξτε την κάρτα δικτύου που είναι συνδεδεμένη στη συσκευή 9)

Ø Κάντε κλικ στο κουμπί Εύρεση συσκευών, οι συνδεδεμένες συσκευές εμφανίζονται στον πίνακα, με το ποντίκι για να επιλέξετε τη συσκευή που θέλετε να συνδέσετε.

Ø Κάντε κλικ στο κουμπί Σύνδεση συσκευής, η επάνω μονάδα αρχίζει αυτόματα να συγχρονίζει τα δεδομένα της κάτω μονάδας.



Τροποποίηση IP & MAC (απευθείας σύνδεση)

Ø Συνδέστε το προϊόν και τον υπολογιστή μέσω του καλωδίου δικτύου RJ45.

Ø Βεβαιωθείτε ότι η τέταρτη θέση του μικροδιακόπτη του προϊόντος βρίσκεται στην κατάσταση κλήσης προς τα κάτω.

Ø Ορίστε τη διεύθυνση IP του ελεγκτή ως 192.168.1.**** (η διεύθυνση IP του κάτω υπολογιστή είναι 192.168.1.192)

Ø Ανοίξτε το λογισμικό του επάνω υπολογιστή, κάντε κλικ στο κουμπί Ανανέωση για να ανανεώσετε το NIC του υπολογιστή και επιλέξτε το NIC που είναι συνδεδεμένο στη συσκευή.

Ø Κάντε κλικ στο κουμπί Εύρεση συσκευής, οι συνδεδεμένες συσκευές εμφανίζονται στον πίνακα, με το ποντίκι για να επιλέξετε τη συσκευή που θέλετε να συνδέσετε.

Ø Κάντε διπλό κλικ στη διεύθυνση IP ή στη διεύθυνση Mac, το πλαίσιο εισαγωγής μπορεί να εμφανιστεί, μπορείτε να τροποποιήσετε την IP εδώ.

Ø Η τροποποίηση IP υποστηρίζει την IP όλων των τμημάτων δικτύου, σημειώστε ότι τα τρία πρώτα ψηφία της τροποποίησης MAC πρέπει να είναι άρτια.

Ø Η τροποποίηση MAC/IP έχει λειτουργία μνήμης, αλλά η IP θα αντικατασταθεί σε λειτουργία DHCP.

Σύνδεση δικτύου (DHCP)

Ø Συνδέστε το προϊόν στο δρομολογητή μέσω καλωδίου RJ45.

Ø Συνδέστε τον κεντρικό υπολογιστή στο δρομολογητή μέσω του καλωδίου δικτύου RJ45 και βεβαιωθείτε ότι ο κεντρικός υπολογιστής ενεργοποιεί τη λειτουργία DHCP.

Ø Πληκτρολογήστε την τέταρτη θέση του dip switch για να ανοίξετε τη λειτουργία DHCP.

Ø Επιβεβαιώστε ότι δεν υπάρχει συσκευή με το ίδιο MAC στο τρέχον LAN (σημειώστε ότι δύο συσκευές εισέρχονται στο δίκτυο ταυτόχρονα).

Ø Κάντε κλικ στο κουμπί Εύρεση συσκευής, οι συνδεδεμένες συσκευές εμφανίζονται στον πίνακα, με το ποντίκι για να επιλέξετε τη συσκευή που θέλετε να συνδέσετε.

Κσυντομεύσεις πληκτρολογίου

Πλήκτρο πληκτρολογίου	φάχρίσμα
⬆	Μετακινήστε το τρέχον στοιχείο προς τα πάνω κατά 10 pixel
⬇	Μετακινήστε το τρέχον στοιχείο προς τα κάτω κατά 10 pixel
⬅	Μετακινήστε το τρέχον στοιχείο προς τα αριστερά κατά 10 pixel
➡	Μετακινήστε το τρέχον στοιχείο προς τα δεξιά κατά 10 pixel
Σελίδα ΕΠΑΝΩ	Το τρέχον στοιχείο μεγεθύνθηκε κατά 1%
Σελίδα	Το τρέχον στοιχείο συρρικνώνεται κατά 1%
Σπίτι	Το τρέχον στοιχείο τοποθετείται στο προηγούμενο επίπεδο
Τέλος	Το τρέχον στοιχείο τοποθετείται στο επόμενο επίπεδο
ΑΥΤΙ	αλλάζει το τρέχον στοιχείο 1➡2➡3➡4➡1
R	περιστροφή 90° αριστερόστροφα
1	Μετάβαση στην πηγή εισόδου 1
2	Μετάβαση στην πηγή εισόδου 2
3	Μετάβαση στην πηγή εισόδου 3
4	Μετάβαση στην πηγή εισόδου 4
Shift+φάκλειδί απενεργοποίησης	λεπτή ρύθμιση (ρύθμιση 1 pixel 0,1%)
Ctrl +φάχρίσμακλειδί	χονδρική ρύθμιση (100 pixel προσαρμογή 10%)
Ctrl+τροχός	Ρύθμιση περιοχής λειτουργίας (μεγέθυνση και σμίκρυνση)
Shift+1~0	Παράθυρο προεπισκόπησης Γρήγορη εφαρμογή 1~10

Προσαρμοσμένο όνομα πηγής εισαγωγής

Ø Κάντε δεξί κλικ στην πηγή εισόδου, πληκτρολογήστε προσαρμοσμένο όνομα, δεξί κλικ στην αποθήκευση

Ø Όλες οι πηγές εισόδου υποστηρίζουν την προσαρμογή

Ø Συνιστάται ο έλεγχος εντός τεσσάρων χαρακτήρων

Επιλογή πηγής εισόδου

Ø Επιλέξτε IN1/2/3/4 στη στήλη πηγή εισόδου, πατήστε παρατεταμένα και σύρετε στο αντίστοιχο παράθυρο για να ολοκληρώσετε την επιλογή της πηγής εισόδου στο παράθυρο

Ø Επιλέξτε το παράθυρο, κάντε δεξί κλικ με το ποντίκι και τοποθετήστε το δείκτη στην πηγή εισόδου για να επιλέξετε πηγή εισόδου 1/2/3/4

Ø Μπορείτε επίσης να χρησιμοποιήσετε τους αριθμούς του πληκτρολογίου 1/2/3/4 για να ολοκληρώσετε την εναλλαγή πηγής σήματος μετά την επιλογή του παραθύρου.

Προβολή προσαρμογής

Ø Τρέχον παράθυρο, όταν δεν μπορείτε να εστιάσετε γρήγορα στο παράθυρο, μπορείτε να μεταβείτε απευθείας στο παράθυρο προορισμού.

Ø Επιλέξτε το παράθυρο, χρησιμοποιήστε το ποντίκι για να σύρετε τις τέσσερις γωνίες του παραθύρου, μπορείτε να προσαρμόσετε το μέγεθος και τη θέση του παραθύρου.

Ø Επιλέξτε το παράθυρο που πρέπει να προσαρμοστεί, η επάνω αριστερή γωνία του παραθύρου είναι η αρχή, εισαγάγετε τις συντεταγμένες XY στη στήλη συντεταγμένων για να προσαρμόσετε τη θέση του παραθύρου.

Ø Στη στήλη Μέγεθος, εισαγάγετε τις τιμές πλάτους και ύψους του παραθύρου για να προσαρμόσετε το μέγεθος του παραθύρου.

Ø Στη στήλη Περικοπή, η ανάλυση στο πλαίσιο είναι η ανάλυση εισόδου του τρέχοντος παραθύρου, εισαγάγετε τις συντεταγμένες XY της αρχής και του τέλους ή σύρετε το ποντίκι στο μέγεθος του κόκκινου πλαισίου, μπορείτε να ολοκληρώσετε την περικοπή.

Ø Κάντε δεξί κλικ στο παράθυρο της πηγής εισόδου, μπορείτε να ολοκληρώσετε την προσαρμοσμένη ονομασία της πηγής εισόδου, αυτή η λειτουργία δεν θα επηρεάσει την περιοχή λειτουργίας του λογότυπου του παραθύρου.

Ø Κάντε δεξί κλικ στην περιοχή λειτουργίας για να ενεργοποιήσετε τη διεπαφή μενού.

Ø Audio Follow-Out: Αντιστοιχίστε την τρέχουσα επιλεγμένη θύρα ήχου στη θύρα εξόδου, μπορείτε να επιλέξετε να απενεργοποιήσετε, μόνο 1 θύρα, όλες οι θύρες ανοιχτές

Ø Περιστροφή 180 μοιρών της πρώτης σειράς: διαθέσιμη στη σειρά 2 της λειτουργίας ραφής, περιστρέψτε την πρώτη σειρά της οθόνης κατά 180 μοίρες.

Ø Επίπεδο ρύθμισης: συμπλήρωση/επάνω/κάτω του παραθύρου της τρέχουσας περιοχής.

Ø Λειτουργία VideoGen: Εάν καμία από τις πηγές εισόδου δεν ενεργοποιηθεί με επιτυχία, η έξοδος θα είναι μαύρη οθόνη.

Ø Περιστροφή: περιστρέψτε την τρέχουσα οθόνη παραθύρου κατά 90/180/270 μοίρες, μπορείτε επίσης να χρησιμοποιήσετε το πλήκτρο συντόμευσης R για να το κάνετε αυτό.

Ø Προσαρμοστικό γέμισμα: επί του παρόντος απενεργοποιημένο

Ø Κλείσιμο παραθύρου: δηλαδή κλείστε το τρέχον παράθυρο, μπορείτε να κάνετε δεξί κλικ στην κενή περιοχή για να δημιουργήσετε, μπορείτε επίσης να ανοίξετε το παράθυρο εμφάνισης στην επόμενη "προσαρμογή παραθύρου" για να ανοίξει.

Ø Διπλό κλικ μεγέθυνση: διπλό κλικ θα μεγεθύνει το παράθυρο σύμφωνα με το πλέγμα.



V. Συχνές ερωτήσεις

Γιατί δεν υπάρχει έξοδος εικόνας όταν είναι συνδεδεμένο το καλώδιο HDMI;

Απάντηση: Μπορεί η συσκευή να μην ανιχνεύει το σήμα HDMI. Δοκιμάστε να συνδέσετε και να αποσυνδέσετε ξανά το καλώδιο HDMI ή να το απενεργοποιήσετε ξανά για να επιστρέψετε στο κανονικό.

Η σύνδεση της θύρας δικτύου απέτυχε;

Απάντηση: Παρατηρήστε εάν η λυχνία σύνδεσης (πράσινη λυχνία) της θύρας δικτύου είναι πάντα αναμμένη. Εάν δεν είναι ενεργοποιημένο, δοκιμάστε να επανασυνδέσετε και να αποσυνδέσετε τη θύρα δικτύου ή να αλλάξετε το καλώδιο δικτύου.

Όταν είναι συνδεδεμένες πολλές πηγές εισόδου, ορισμένες θύρες εισόδου δεν βγαίνουν;

Απάντηση: Ελέγξτε εάν χρησιμοποιείτε προσαρμοσμένο τροφοδοτικό με επαρκή ισχύ. Αυτό το πρόβλημα δεν θα προκύψει εάν χρησιμοποιείτε το τροφοδοτικό που αποστέλλεται από την εταιρεία μας από προεπιλογή.
